一. 概述
DACS-OFFICE三维分段精度分析软件是由长期从事船舶制造的工程技术人员和专业软件开发工程师在借鉴国内外先进经验、技术的基础上开发完成的，用于船舶制造过程现场尺寸检查、几何量检查、三维精度控制、三维精度分析、形成精度检查表等的专用系统。它以系统软件为核心，集成现代高精度全站仪及各种附件于一体，能够快速、精确、自动的对各种焊接件、船体分段、船体合拢进行精度检查及控制。
一. 优势
1. 全数字化三维精度管理，颠覆传统方法
1. 显著提高产品精度与质量
2. 明显减少返工修整工作量，降低成本
3. 大大缩短建造周期
4. 自动进行分段精度分析，减轻用户工作量
5. 易掌握快速投入使用，投资回报期短
6. 软件授权方式灵活，提高利用率
二. 特点
1. 支持常用船舶设计软件，如Tribon、CADDS5、 CATIA、 Tekla Xsteel、AutoCAD等，数据可无缝对接，实时更新
7. 可对精度控制点进行编码管理，可按偏差范围及类型进行分类统计管理
8. 可根据部材类型及环境温度对测量结果进行补偿修正
9. 可将同分段二次或多次测量数据进行对比分析
10. 可分析计算合拢口切割量、加强筋错位、对接面错位。
11. 完全自主便捷的二三维联动的精度检查单，支持用户个性化定制
12. 可连接精度管理数据库，进行数据入库出库操作
三. 功能
1. 读取Tribon、CADDS5、 CATIA、 Tekla Xsteel、CAD自绘等软件多种格式的模型文件。或连接其数据库直接读取设计数
13. 模型编辑功能，可对模型进行简单编辑处理
14. 手动或自动批量标注精度控制点，提取点的三维坐标
精度控制点是设计模型上的一些关键设计点，这些点的设计坐标与实际测量坐标的三维偏差表现建造精度
15. 计算各种几何量，如长度、角度、面积、体积、曲线长、垂直度、平面度、准直度、圆心、球心等
16. 可计算两个实测点和设计点之间的几何量，并计算出实测和设计的偏差，该计算的结果可以保存到计算栏中，并可以输出到报表中
17. 三维建造偏差计算与标注
实测点与设计点可按距离、点号等进行绑定匹配或自动匹配，计算标注三维建造偏差
18. 测量数据坐标变换
使用点平移、角度旋转、位移旋转功能便于对测量数据进行坐标变换，其作用主要是统一坐标系及对误差进行精密分析

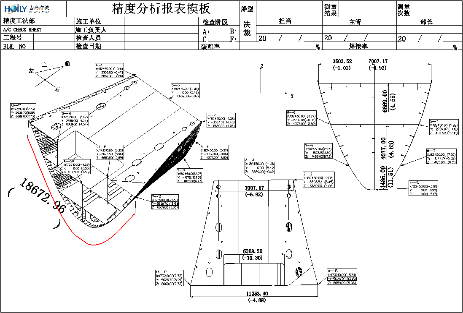

19. 生成精度分析检查单包括系统内置的二维精度检查单、或生成Excel格式的精度检查单。均可自定义格式及内容
20. 胎架计算，出具胎架部署图
